Victron Cyrix-ct 12/24V-230A intelligenter Batteriekoppler
Der Victron Cyrix-ct 12/24V-230A Batteriekoppler (MPN CYR010230010R) ist ein hochleistungsfähiges mikroprozessorgesteuertes Relais,
das Batterien automatisch parallel schaltet, wenn eine von ihnen einen vorgegebene Spannungswert erreicht hat
(wodurch angezeigt wird, dass die Batterie geladen wird) und, das die Batterien wieder voneinander trennt,
wenn die Spannung unter den Erhaltungsspannungswert abfällt (wodurch angezeigt wird, dass eine oder beide Batterien gerade entladen werden).
Cyrix Batteriekoppler sind hervorragend geeignet, um Trenndioden zu ersetzen. Ihr Hauptmerkmal besteht darin, dass es praktisch zu keinerlei
Spannungsverlust kommt, so dass die Ausgangsspannung der Wechselstromgeneratoren bzw. der Batterieladegeräte nicht erhöht werden muss.
wichtige Produktmerkmale des Cyrix-ct 12/24V-230A
Dauerstrom: 230A
max. Spitzenstrom (5 Sekunden): 500A
Betriebsspannungsbereich: 12V / 24V (Auto-Erkennung)
Hersteller-MPN: CYR010230010R
Intelligente Batterieu¨berwachung, um ein unerwünschtes Schalten zu vermeiden
Einige Batteriekoppler (auch spannungsgesteuertes Relais oder Split Charge- Relais genannt) koppeln eine Batterie ab,
wenn eine kurze aber hochamperige Last auftritt.
Manchmal koppelt ein Batteriekoppler eine große aber entladene Batteriebank auch nicht ab,
weil die DC-Spannung sofort unter den Schwellwert zum Abkoppeln abfällt, nachdem die Batterien angeschlossen wurden.
Die Software des Cyrix-ct 12/24 übernimmt mehr Funktionen, als einfach nur das Verbinden und Trennen der Batterien.
Der Cyrix-ct 12/24 beobachtet die allgemeine Tendenz (Spannung steigt an bzw. nimmt ab) und kehrt eine vorherige Maßnahme nur dann um,
wenn eine Tendenz sich während eines bestimmten Zeitraums umgekehrt hat. Die Zeitverzögerung richtet sich danach, inwieweit die Spannung von der Tendenz abweicht.
(Für Batterie-Koppler mit multiplen Einschalt-/Trenn-Profilen beachten Sie bitte den Cyrix-i 400.)
Lange Bolzen, damit mehr als nur ein Stromkabel angeschlossen werden kann
Cyrix 12/24-120: 13 mm (M6) Cyrix 12/24-230: 16 mm (M8)
LED Status-Anzeige
LED-Status-Anzeiger (nur Cyrix 12/24 230)
LED an: gekoppelt LED leuchtet 10 s lang auf: entkoppelt
LED leuchtet 2 s lang auf: wird verbunden LED blinkt im 2 s Takt: wird getrennt
LED blinkt im 0,25 s Takt: Alarm (Überhitzung; Spannung > 16 V; beide Batterien < 10 V; eine Batterie < 2 V) (bei 24 V mit dem Faktor 2 multiplizieren)
Cyrix Batteriekoppler sind hervorragend geeignet, um Trenndioden zu ersetzen. Ihr Hauptmerkmal besteht darin, dass es praktisch zu keinerlei
Spannungsverlust kommt, so dass die Ausgangsspannung der Wechselstromgeneratoren bzw. der Batterieladegeräte nicht erhöht werden muss.
Die Starter-Batterie erhält den Vorrang

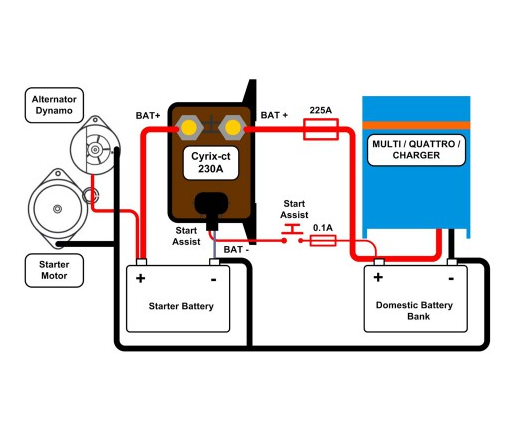

In einem typischen Aufbau ist der Wechselstromgenerator direkt mit der Starterbatterie verbunden.
Die Zusatzbatterie und möglicherweise auch ein Bugstrahlruder und andere Batterien sind jeweils über Cyrix-Batterie-Koppler mit der Starterbatterie verbunden.
Wenn ein Cyrix erkennt, dass die Starterbatterie die Anschlussspannung erreicht hat, schließt es sich, um das parallele Laden der anderen Batterien zu ermöglichen.
Spannungserfassung in beide Richtungen und Stromversorgung von beiden Batterien
Der Cyrix misst die Spannung der beiden angeschlossenen Batterien. Er schaltet sich daher auch ein, wenn zum Beispiel die zusätzliche Batterie
durch ein Batterie-Ladegerät aufgeladen wird.
Der Cyrix-ct 12/24 verfügt über eine duale Stromversorgung. Er schließt sich deswegen auch, wenn die Spannung an einer der Batterien zu niedrig ist,
um den Cyrix zu betreiben.
Um einen unbeabsichtigten Betrieb während der Installation zu vermeiden oder, wenn eine der Batterien getrennt wurde, schließt der Cyrix-ct 12/24 nicht,
wenn die Spannung an einer der beiden Batterieanschlüsse unter 2 V (12 V Batterie) bzw. 4 V (24 V Batterie liegt).
Parallelanschluss für den Notfall (Start Assist)
Der Cyrix lässt sich auch über einen Drucktaster einschalten (Cyrix bleibt 30 Sekunden lang in Betrieb) oder über einen Schalter,
um die Batterien per Hand parallel anzuschließen.
Dies ist insbesondere bei einem Notfall nützlich, wenn die Starter-Batterie entladen oder beschädigt ist.
Lieferumfang:
1x Victron CYR010230010R Cyrix-ct 12/24V-230A Batteriekoppler
1x Steuerkabel für Cyrix-ct 12/24-230 Länge: 1 m
1x Bedienungsanleitung
