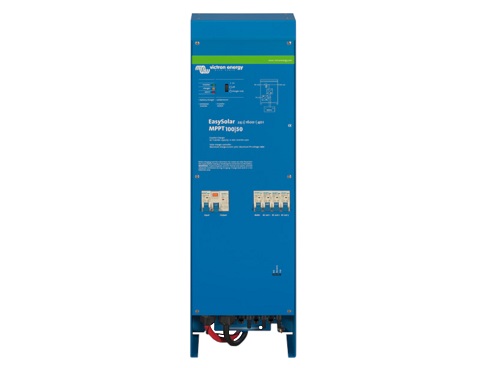

Victron EasySolar 24/1600/40-16 MPPT 100/50 24V All In Lösung
Der Victron Energy EasySolar (MPN CEP241621010) 24/1600/40-16 MPPT 100/50 ist eine High-End Stand-Alone Solarlösung
welche gleich vier wichtige Komponenten eines guten Solar-Systems in sich vereint:
Dazu zählt der Laderegler MPPT Blue-Solar 100/50, der Spannungswandler/Batterieladegerät Kombi Multiplus 24/1600/40 und
eine AC-Stromverteilung mit Fehlerstromschutzschalter und zwei 16A Sicherungen + 10A Sicherungen für insgesamt 4 separate Stromkreise.
Die Installation des Victron EasySolar ist einfach und nur wenig Verkabelung nötig
1. Komponenten des EasySolar 24/1600/40-16
1.1 Der Mppt Laderegler BlueSolar 100/50 50A 12V 24V
Der Victron MPPT 100/50 (MPN SCC020050200) gehört zur großen Familie der BlueSolar MPPT Laderegler und auch er bietet
wie seine großen Geschwister bereits ultraschnelles Powertracking und kann dadurch den Ertrag Ihres Solar-Systems steigern.
Insbesondere bei bedecktem Himmel, wenn die Lichtintensität sich ständig verändert, verbessert ein extrem schneller MPPT- Regler den Energieertrag.
1.2 Der Multiplus 24/1600/740 Sinus-Wechselrichter + Batteriegerät
Der Multiplus C 24/1600/40 von Victron (MPN CMP121620000) ist eine Gerätekombination aus 24V auf 230V Sinus Spannungswandler und Batterie-Ladegerät.
Das fest integrierte Batterieladegerät leistet beachtliche 40A womit auch große Batterien schnell voll geladen werden können wenn Land-/Netzstrom zur Verfügung steht.
Zusätzlich verfügt es über einen zweiten Batterieausgang mit 4A Ladestrom für die Erhaltung der Starterbatterie (mobiler Bereich)
Der im Multiplus verbaute 24V auf 230V Sinus Wechselrichter bringt eine beachtliche Dauerleistung von 1300W und bewältigt Spitzenströme von bis zu 3000W.
1.3 Der integrierte 16A Netz-Transferschalter
Der im Multiplus verbaute 16A Transferschalter sorgt für maximale Flexibilität.
Der EasySolar 24/1600/40-16 ist für zahlreiche Anwendungen im Netz- und Offgrid Bereich einsetzbar aber auch für Wohnmobilbesitzer
die Ihre Stromversorgung mit einem hochwertigen System umsetzen wollen.
So ist er für USV Lösungen (unterbrechungsfrei Stromversorgung) genauso geeignet wie für netzgekoppelte Eigenverbrauchsanlagen einsetzbar die nur dann Strom
vom Netzbetreiber ziehen wenn die Batteriekapazität nicht mehr ausreicht.

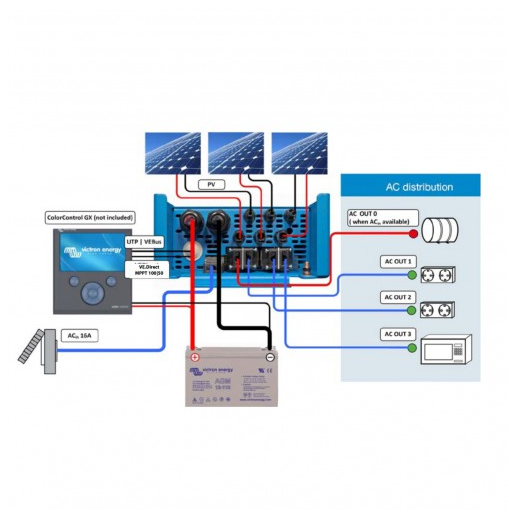

1.4 Die integrierte Wechselstromverteilung
Die Wechselstromverteilung besteht aus einem Fehlerstromschutzschalter (30 mA/16 A) und vier AC- Ausgängen, die durch zwei 10A
und zwei 16A Sicherungen abgesichert werden.
Ein 16A-Ausgang wird durch den AC-Eingang gesteuert: Er schaltet sich nur dann ein, wenn Wechselstrom zur Verfügung steht.
2. Der VE.Bus Kommunikationsport
Der VE.Bus Kommunikationsport ist überaus leistungsfähig und verbindet den Easy Solar mit zahlreichen weiteren Komponenten von Victron
wie den Global Remote GSM für weltweite Fernbedienung oder den System Monitor Color Control GX mit Farbdisplay.
Daneben stehen für den VE.Bus zahlreiche kostenlose Software-Programme zur Einrichtung und Steuerung von VE.Bus Geräten zur Verfügung.
3. technische Merkmale
1300W Dauerleistung und 3000W Spitzenleistung, für 24V Batteriespannung
Gerätekombination aus Wechselrichter mit Transfer-Switch und 40A Batterieladegerät
VE.Bus Kommunikationsport sorgt für umfangreiche Möglichkeiten
PowerControl Funktion ermöglicht das Arbeiten mit begrenzter Generatorleistung bzw. Land- oder Netzstrom
PowerAssist Funktion ermöglicht “Leistungssteigerung“ von Generatoren und Landanschlussunterstützung im Bedarfsfall
als USV Lösung einsetzbar
für netzgekoppelte Eigenverbrauchsanlagen einsetzbar die nur dann Strom vom Netzbetreiber ziehen wenn die Batteriekapazität nicht mehr ausreicht
kompatibel mit zahlreichen Victron Steuer- und Anzeigepanels
programmierbares Relais am Wechselrichter
PV-Anschluss über Drei Phasen-Betrieb mit baugleichen MultiPlus Wechselrichtern möglich
ultraschneller MPP-Tracker der neusten Generation sorgt für bestmöglichen Ertrag
hoher Gesamtwirkungsgrad von 94%
Nennladestrom 50A, 100V maximale PV-Leerlaufspannung
1400W maximale PV Leistung bei 24V
mehrstufiger und adaptiver Lade-Algorithmus
komplette AC-Distribution mit 2x 16A Sicherungen, 2x 10A Sicherung und einen Fehlerstromschutzschalter
geeignet für alle gängigen Batterie-Typen und Lithium Batterien
Tag/Nacht-Zeitsteuerung und Licht-Dimmer Funktionen
Lieferumfang
1x Victron Energy EasySolar (CEP241621010) 24/1600/40-16 MPPT 100/50
1x Bedienungsanleitung
Datenblatt:
Artikelnummer | 1-67-008930 |
---|---|
AC Dauerleistung (W) | 1300W |
Spannungsreglung | 24V DC |
Eigenverbrauch ohne Last | 10W |
Eigenverbrauch ohne Last im Energiesparmodus | 3W |
Bereich Betriebs-Umgebungstemperatur | -20°C bis 50°C |
Anzahl Batterieausgänge | Female |
Batteriespannung | 24V |
Schutzart IP | IP21 |
Ausgangsspannung (V) | 230V AC |
Stromqualität | echte Sinuswelle |
AC Ausgang Frequenzbereich (Hz) | 50Hz / +-0,1Hz |
Hersteller Teilenummer | CEP241621010 |
Ausgang zur Datenkommunikation | VE.Bus_VE.Bus und VE.Direct |
Produkttyp | Gerätekombination |
intefrierter Transferschalter? | Ja |
Abmessungen (LxBxH) | 74,5 x 21,4 x 11 |
Hersteller | Victron Energy |
Gewicht | 12 |
Garantie | 5 Jahre |
Transferschalter Schaltleistung (A) | 16A |
max. Ladestrom des Batterieladegeräts | 1x 40A + 1x 4A (für Starterbatterie) |
