Victron Energy Venus GX System-Kontroll-Modul

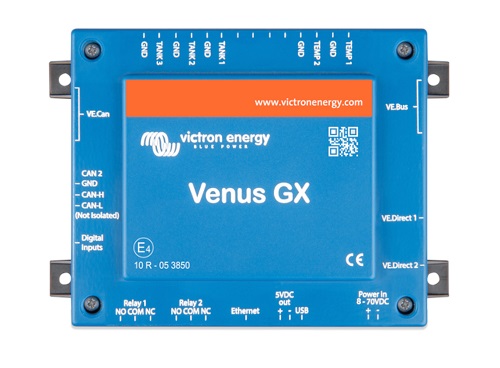

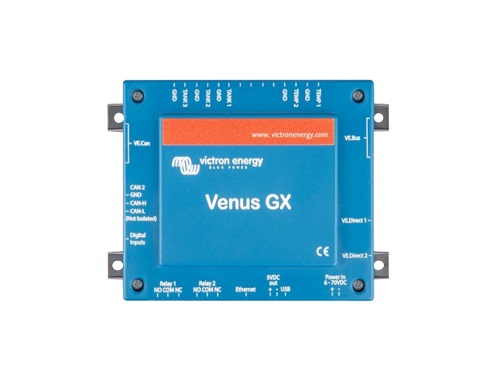

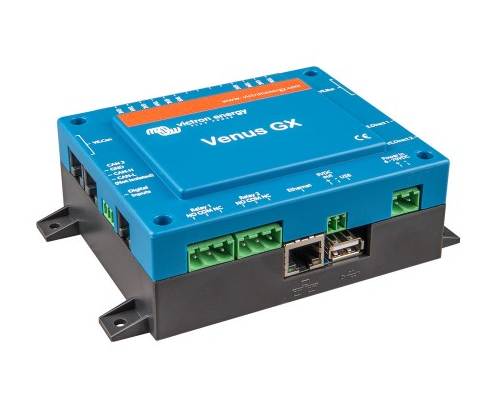

Das Victron Energy Venus GX System-Kontroll-Modul (MPN BPP900400100)

bietet eine intuitive Bedienung und Überwachung, aller auf Victron-Komponenten basierender Stromsysteme.

Besonders geeignet ist es als Herzstück in einem ESS (Energy Storage System).

Vom Funktionsumfang her ähnelt das Venus GX dem Color Control GX von Victron, nur ohne Display und ohne Modem.

Es überträgt alle Systemdaten an das kostenlose VRM Portal von Victron,

von wo aus Sie weltweit ihr Stromsystem überwachen und administrieren können.

Neben der Leistungselektronik lassen sich auch Tankfüllstände von bis zu 3 Tanks überwachen und im VRM Portal visualisieren.

Ausser der Fern-Überwachung der angeschossenen Geräte ist auch die Konfiguration aus der Ferne möglich.

Remote Console auf dem VRM

Der Setup und die Überwachung erfolgen über die Remote-Console.

Entweder über das VRM, u¨ber den eingebauten WiFi Zugangspunkt oder u¨ber das lokale LAN/WiFi Netzwerk.

Automatischer Aggregat-Start/Stopp

Ein äußerst flexibles Start/Stopp-System. Verwendung von Lade-, Spannungs-, Last- und noch weiteren Parametern.

Es ko¨nnen bestimmte Einstellungen fu¨r Ruhezeiten und optional ein monatlicher Testlauf eingestellt werden.

Internetverbindung

Das Venus GX kann mit einem Ethernet Kabel und über Wi-Fi mit dem Internet verbunden werden.

Das Venus GX hat kein internes Mobilfunkmodem: Es gibt keinen Steckplatz für eine Sim-Karte.

Verwenden Sie stattdessen einen handelsüblichen GPRS oder 3 G Router.

Eingänge der Tankfüllstandsanzeige

Die Eingänge für die Tankfüllstandsanzeige sind resistiv:

Verbinden Sie diese mit einem resistiven Tank-Sender. Solche Tank-Sender werden von Victron nicht angeboten.

Die Ports der Tankfüllstandsanzeige können jeweils so konfiguriert werden, dass sie mit europäischen Tank-Sendern (0 – 180 Ohm),

oder mit US-Tank-Sendern (240 – 30 Ohm) arbeiten können.

Datenaufzeichnung

Ist das System an das Internet angeschlossen, werden alle Daten an das VRM-Portal gesendet.

Steht keine Internetverbindung zur Verfügung speichert das Venus GX die Daten bis zu 48 Stunden lang intern.

Durch das Einsetzen einer Micro-SD-Karte oder eines USB-Sticks lassen sich noch mehr Daten speichern.

Diese Dateien können auf das VRM- Portal hochgeladen oder offline mit der VictronConnect App zur Analyse konvertiert werden.

weitere Highlights

Das Venus GX kann sich automatisch selbst u¨ber das Internet aktualisieren, wenn eine neue Software-Version verfu¨gbar ist.

Mehrere Sprachen: Englisch, Tschechisch, Deutsch, Spanisch, Französisch, Italienisch, Niederländisch, Russisch, Schwedisch.

Verwenden Sie das Venus GX als ein Modbus-TCP Gateway zu allen angeschlossenen Victron-Produkten.

Linux OS basiertes Betriebssystem

unterstu¨tzte Produkte

Multis und Quattros, einschließlich der Spalt-Phasen- und Drei-Phasen-Systeme. Überwachung und Steuerung (ein/aus und Strombegrenzer).

Eine Änderung der Konfiguration ist möglich (nur aus der Ferne per Internet, nicht ohne Internetverbindung).

BlueSolar MPPT Solar Ladegera¨te mit einem VE.Direct Port.

BlueSolar MPPT 150/70 und das MPPT 150/85 mit VE.Can Port. Wenn mehrere BlueSolar MPPTs mit VE.Can in
Parallelschaltung verwendet werden, werden sa¨mtliche Informationen in einer kombiniert.

Gera¨te der BMV-700 Familie ko¨nnen direkt an die VE.Direct Ports am Venus GX angeschlossen werden. Verwenden
Sie hierfür das VE.Direct-Kabel.

Geräte der BMV-600 Familie ko¨nnen an die VE.Direct Ports am Venus GX angeschlossen werden.

Es wird ein zusätzliches Kabel benötigt.

Lynx Ion + Shunt

Lynx Ion BMS

Lynx Shunt VE.Can

Skylla-i Batterie-Ladegera¨te

NMEA2000 Tanksensoren

Es lässt sich ein USB GPS an den USB-Port anschließen.

Die Daten werden zur Rückverfolgbarkeit an das VRM-Portal gesendet.

Auf der Karte auf dem VRM wird dann die aktuellste Position angezeigt.

Fronius PV-Wechselrichter

Lieferumfang:

1x Victron BPP900400100 Venus GX System-Kontroll-Modul
1x Bedienungsanleitung
